AppleがiPhoneカメラの「液体冷却」特許取得。ミネラルオイルで熱を逃がす設計

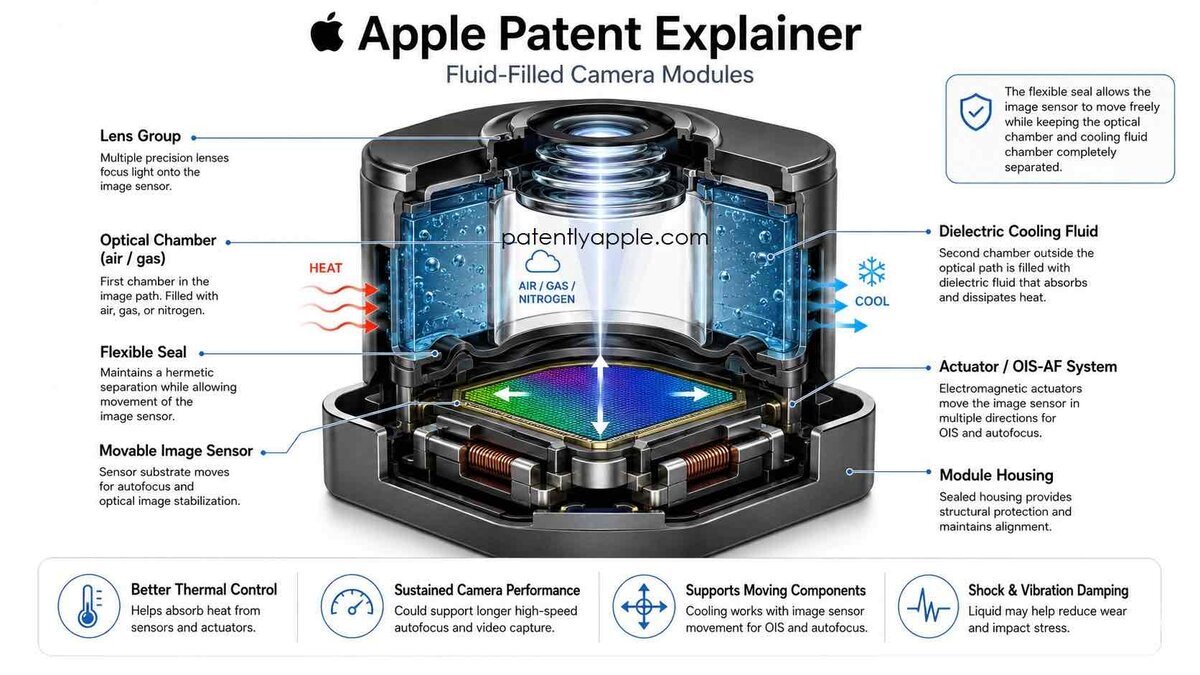

Appleの液体封入カメラモジュール特許を説明する、レンズ・冷却液・可動イメージセンサーの断面図

✅この記事では、Appleが取得したと報じられているiPhoneカメラモジュールの液体冷却特許について、ミネラルオイルの役割、液体レンズとの違い、製品化で見るべきポイントを見ていきます。

要点まとめ：iPhoneカメラの液体冷却特許で分かったこと
液体レンズではなく、光の外側で熱を受ける仕組み
可動する部品を冷やせることが大きい
製品化で見るべきは、冷えるかより「漏れないか」「直せるか」
動画撮影の熱問題には期待できるが、搭載時期はまだ読めない
海外の反応：直接コメントはまだ少なく、技術文脈で見る段階
ひとこと：カメラの進化は、写りの前に熱との勝負になっている
まとめ：Appleの液体冷却特許は、未来のiPhoneカメラの余裕を見る話

どうも、となりです。

iPhoneのカメラの中に液体を入れる、と聞くと、最初はちょっと身構えますよね。

水冷スマホのように聞こえますし、液体レンズの話にも見えます。でも、今回の特許で中心になっているのは、光を曲げることではなく、カメラモジュールの中で発生する熱をどう逃がすかです。

Wccftechは2026年6月2日、AppleがiPhone向けカメラモジュールに熱吸収流体を使う特許を取得したと報じました。公開されている特許文書では、光が通る部分と冷却用の空間をフレキシブルシールで分け、光軸の外側にミネラルオイルなどの誘電体液体を入れる構造が説明されています。

つまり、カメラ内部を全部オイルで満たす話ではありません。光が通る道は守りながら、熱がこもりやすい周辺部に液体の熱容量を使う。ここが今回の肝です。

要点まとめ：iPhoneカメラの液体冷却特許で分かったこと

Appleは、カメラモジュール内に熱吸収流体を使う特許を取得したと報じられています。
特許では、光軸に関わる部分と冷却用の空間をフレキシブルシールで分ける構造が示されています。
冷却側の空間には、ミネラルオイルなどの誘電体液体を入れ、ヒートシンクのように使う考え方です。
狙いは液体レンズではなく、イメージセンサー、アクチュエータ、処理回路などから出る熱を逃がすことです。
具体的な搭載モデル、発売時期、冷却性能、液漏れ対策、修理への影響はまだ不明です。

今回の特許は、iPhoneカメラを派手に変える完成機能というより、高性能な小型カメラを長く安定して動かすための熱設計として見ると分かりやすいです。

液体レンズではなく、光の外側で熱を受ける仕組み

名前だけ見ると、「iPhoneのカメラが液体レンズになるの？」と思いやすいです。でも、今回の特許文書で見えている構造は、そこから少し離れています。

カメラモジュールの中には、レンズからセンサーへ光が通る道があります。ここに不適切な液体が入ると、当然ながら写りに影響します。そこでAppleの案では、フレキシブルシールを使って内部空間を分けます。光軸に近い部分には空気、窒素、または光学的に適した流体を置き、外側の残りの空間に誘電体液体を入れる形です。

この液体は、ミネラルオイルのような電気を通しにくい液体として説明されています。役割は、レンズの形を変えることではありません。センサーや可動部品の周辺にたまる熱を受け止め、カメラモジュール外へ逃がしやすくすることです。

iPhoneのカメラが出っ張る理由でも触れたように、スマホカメラは光学系、センサー、手ぶれ補正、筐体の薄さがいつもぶつかります。今回の特許は、そのせめぎ合いに「熱の逃げ道」を足す話です。カメラが大きく複雑になるほど、写りだけでなく熱も設計の主役に近づいています。

可動する部品を冷やせることが大きい

スマホカメラの冷却で難しいのは、熱い部品をただ金属にくっつければ済むとは限らないところです。

イメージセンサーやレンズまわりには、オートフォーカスや光学式手ぶれ補正のために動く部品があります。動く部品は、剛性のある筐体へがっちり熱接続しにくい。ここが悩ましいところです。固定すれば冷やしやすくなる一方で、動きが邪魔されればカメラとして困ります。

Appleの特許では、形状記憶合金アクチュエータにも触れられています。ニティノールのような形状記憶合金は、電流を流すと形が変わり、精密な動きを作れる素材です。ただし、電流を使う以上、熱も出ます。そこに液体の熱容量を使えるなら、動くカメラ部品を動かしたまま冷やすという方向が見えてきます。

これは、単にカメラが熱くなりにくいという話だけではありません。高速なオートフォーカス、高フレームレート撮影、長時間の動画撮影、センサーシフトのような制御は、熱が苦しくなると余裕が削られます。超広角カメラの熱設計の噂でも同じですが、これからのiPhoneカメラは、画素数やレンズ枚数だけでは語りきれません。

製品化で見るべきは、冷えるかより「漏れないか」「直せるか」

特許としてはおもしろいです。ただ、iPhoneの実製品に入るなら、いちばん現実的に気になるのは信頼性です。

iPhoneは、机の上に置いておく精密機器ではありません。毎日ポケットに入り、バッグの中で揺れ、落下し、夏の車内や屋外撮影でも使われます。その中でカメラモジュールに液体を封入するなら、液漏れ、気泡、経年劣化、衝撃時の密閉性まで見られます。特許文書には流体注入口やベント、封止方法も出てきますが、量産品としての耐久テスト結果が出ているわけではありません。

もうひとつは修理です。カメラモジュールが液体入りになると、部品交換や分解時の扱いは今より繊細になる可能性があります。iPhone Airの分解と修理性でも見えたように、Appleは薄型化と修理性を同時に残そうとすることがあります。ただ、液体封入カメラまで入るなら、モジュール交換の設計やAppleCareでの扱いは重要になります。

だから、もし将来のiPhoneにこの仕組みが載るとしても、見るべきなのは「液体冷却で何度下がるか」だけではありません。落としても封止が保たれるのか、カメラ交換はどうなるのか、長年使っても光学系へ影響しないのか。そこまで見えて、ようやく実用品として評価できます。

動画撮影の熱問題には期待できるが、搭載時期はまだ読めない

iPhoneで長く動画を撮る人ほど、発熱は身近な問題です。4K撮影、屋外の高輝度表示、モバイル通信、手ぶれ補正、画像処理が重なると、スマホの中ではカメラだけでなくチップやディスプレイも熱を出します。

今回の特許は、カメラモジュール単体の熱を受ける発想です。なので、iPhone全体の発熱を一気に解決する魔法ではありません。それでも、センサーやアクチュエータまわりの熱に余裕が出るなら、長時間撮影や高負荷なカメラ処理での安定性につながる可能性はあります。

iPhone 17 Proのベイパーチャンバーは、本体側で熱を広げる設計でした。今回の液体封入カメラは、より小さなカメラモジュール内部の熱を見る話です。どちらも方向性は同じで、瞬間的な性能より、負荷が続いたときに落ち込みにくいiPhoneを作るための技術です。

ただし、特許は製品化の約束ではありません。具体的な搭載モデル、時期、冷却性能の数値は出ていません。iPhone 17やiPhone 18に載る、といった読み方はまだ早いです。いま言えるのは、Appleがカメラの進化を「センサーを大きくする」「画素数を増やす」だけでなく、熱と可動部品の扱いまで含めて見ている、ということです。
