iPhone AirのUSB-C端子、3Dプリント金属を初採用 iFixit分解で判明

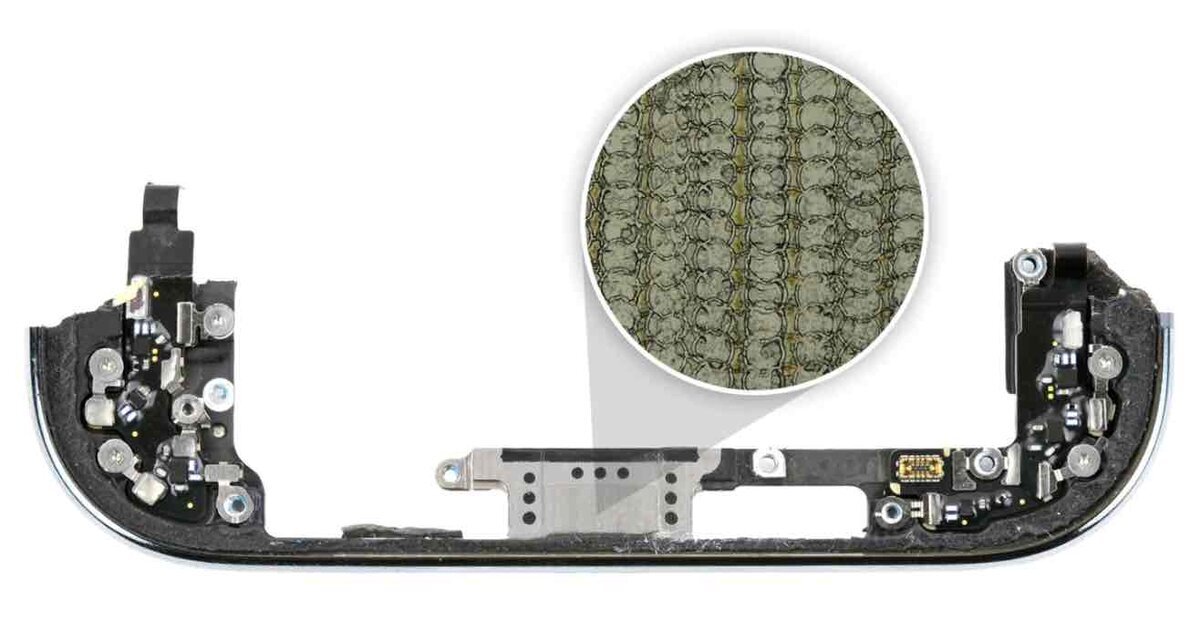

iPhone AirのUSB-C端子周辺をiFixitが分解した内部構造。中央には3Dプリントされたチタン部品の拡大図が重ねて表示され、特徴的な微細な“鎖状パターン”が確認できる

✅この記事では、iFixitが公開したiPhone AirのUSB-C端子に採用された新しい3Dプリント金属部品の正体を整理します。Apple Watchにつづき、iPhoneにも3Dプリント金属が入ってきたことで、ものづくりの方向性が大きく変わりつつあります。

どうも、となりです。

Apple Watch Series 11やUltra 3で「3Dプリント製のチタン外殻」が登場したとき、Appleは“部分的なテスト導入なのかな”という雰囲気でしたよね。ところが今回、iFixitの分解でiPhone AirのUSB-C端子の外殻までもが3Dプリント金属だったことが判明しました。

つまり、Appleはすでに「時計だけの実験」ではなく、iPhoneという主力製品の細部にまで3Dプリントを広げはじめている、というわけです。これはかなり大きな意味を持ちます。

じつは当ブログでも以前、Apple Watch 11/Ultra 3が3Dプリント製チタン外殻に切り替わり始めた理由について考察してきましたが、今回のiPhone Airはその延長線上と言えそうです。

iFixitが見つけた「USB-C端子の3Dプリント金属部品」とは

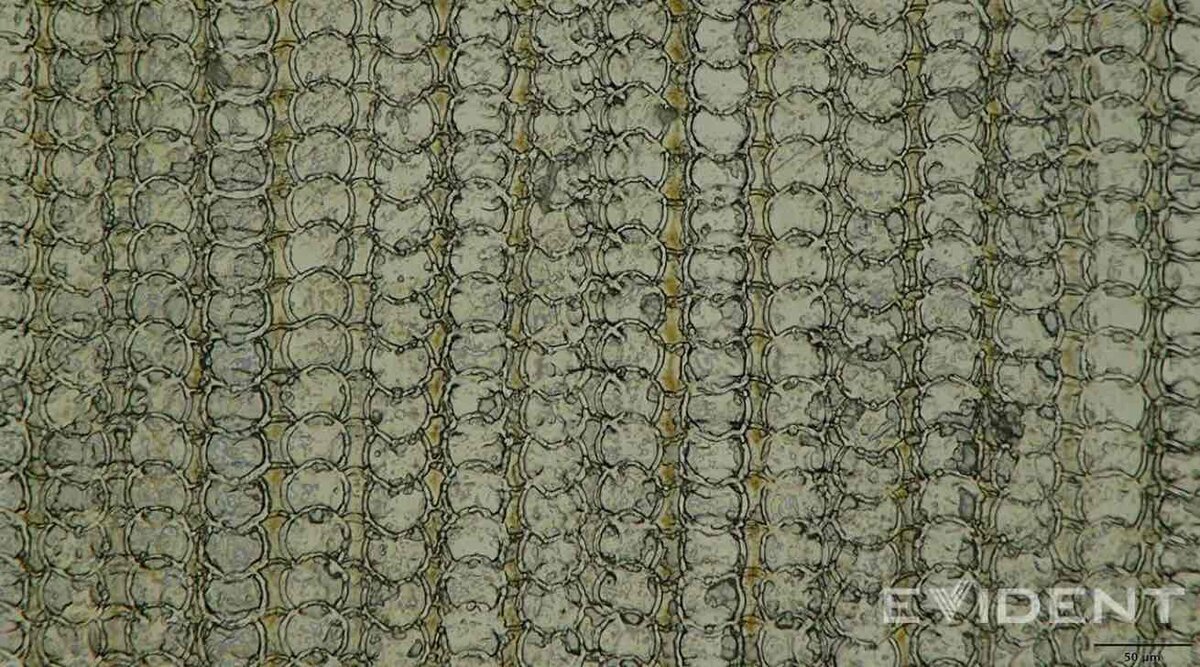

iPhone AirのUSB-C端子周辺パーツを分解した写真。中央の金属パーツに、3Dプリント由来の微細なチェーン状パターンが拡大表示されている様子

USB-Cポート表面のクローズアップ

iFixitが分解したiPhone Airでは、USB-C端子の外側にある金属スリーブ(囲い部分)が、これまでの削り出しやプレス加工ではなく、

・再生チタン粉末 ・BLT製のレーザー粉末床溶融(LPBF)装置 ・数百層レベルの積層

によって作られたことが分かっています。いわゆる「金属3Dプリント」の手法で、Apple Watchと同じ系列の技術です。

表面の“謎の円形連鎖模様”は何だったのか

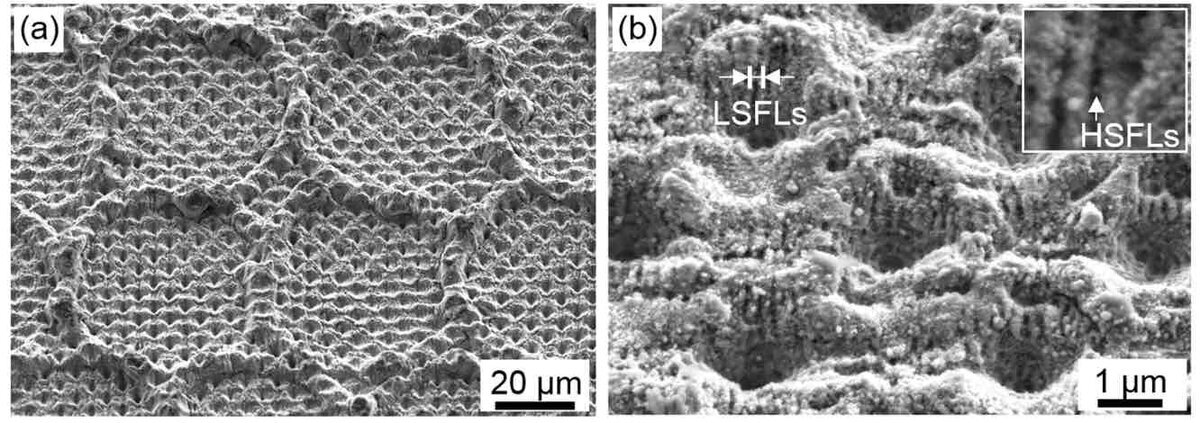

パルスレーザー焼灼で生成されたチタン表面の微細構造(20µmスケールと1µmスケール)。LSFL/HSFLと呼ばれる周期構造が確認でき、金属表面に規則性をもった微細な波状模様が形成されている様子

この画像は、直径30マイクロメートルのピット内に5マイクロメートルの窪みがあることを示しています。この人工構造により、大腸菌などの細菌が表面で増殖するのを防ぐことができます。

USB-C外殻の表面には、

・直径30µmほどの小さな凹み ・さらにその内部に5µmほどの微細な穴 ・全体が連鎖して並ぶ円形模様

が観察されました。最初はBinder Jetting(金属粉末を接着剤で固める手法)とも噂されましたが、iFixitは「これは脈衝レーザー焼結の痕跡に近い」と分析しています。

6年前の医学論文にある、チタンインプラントの抗菌処理で登場する技術にそっくりという指摘も出ています。つまり、意図的に微細構造を作ることで、

・水密性 ・接着強度 ・バクテリアの付着抑制

といった複数のメリットが得られる可能性があるんです。

なぜiPhone AirのUSB-Cに採用されたのか

① 極薄ボディでの“公差(精度)”確保

iPhone Airはシリーズで最薄級の設計です。ボディが薄くなると、端子のズレや歪みが許されず、金属部品の精度がより重要になります。

3Dプリント金属は、従来加工では難しい“複雑形状や微小公差”を作れるので、Airの薄型設計と相性がよいと考えられます。

② 材料コストと環境負荷の削減

Appleは今回、金属3Dプリントの導入で材料使用量を33〜50%削減できたと説明しています。年間400トン以上のチタン削減につながる見込みで、採掘量や環境負荷の面で大きな効果があります。

従来の削り出し加工では、多くの材料が“削りカス”として捨てられていました。3Dプリントは必要なところだけ積層するので、廃材が極端に少なくなります。

③ 防水・気密性の向上

3Dプリントによる微細な表面構造は、樹脂部品やガスケットと密着しやすく、結果として防水性能の向上につながります。USB-C端子周りの防水はiPhoneの耐久性に直結する部分なので、ここに新技術を投入するのは納得感があります。





注目したいポイント

個人的に面白いと感じたのは、Appleが“まず小さな部品から3Dプリント化している”ところなんです。最初にApple Watch、その次にiPhone AirのUSB-C端子という順番も、かなり示唆的です。

多くの人は「iPhone本体丸ごと3Dプリント化」みたいな大きな変化を想像しがちですが、実際には小さく・薄く・精密なパーツから置き換えていくのが最もAppleらしいやり方だと思います。

つまり、今回のUSB-Cはその“橋渡し”のような存在なんですよね。

ひとこと:3Dプリントは“薄型デバイスの新しい武器”になる

今回のiPhone Air分解で、Appleが金属3Dプリントを「本番投入モード」に移していることがはっきり分かりました。とくに薄型デバイスでは、部品の精度・強度・気密性がボトルネックになりやすいので、この技術は相性抜群です。

今後もUSB-C周りだけでなく、音響部品、カメラ枠、ボタン基部など、細かなパーツから順番に広がっていく可能性があります。こういう“静かな技術の進化”、見逃さずに追いかけたいところです。

まとめ:iPhoneの内部は着実に“次の製造世代”へ

iFixitの分解で判明したUSB-C端子の3Dプリント金属外殻は、単なる部品変更ではありません。Apple Watchの変化とつながる、明確な技術ロードマップの一部に見えてきます。

材料削減、環境負荷の低減、精度向上、防水性の向上──どれも長期で見るとAppleのモノづくりを根底から変えていく動きです。

もしかすると、数年後には「iPhoneの中身はだいたい3Dプリント」で作られている世界が来るかもしれません。それは、静かだけれど、確実に未来へ向かう変化です。

ではまた!
